Silisiumnitrid-nedsenkingsvarmer for smeltet aluminium: en guide for støpehusingeniører

Gassovner sløser bort opptil 80 % av energien før den når aluminiumsbadet. En silisiumnitrid-nedsenkingsvarmer gir >99 % effektivitet – slik fungerer det, og når det er riktig valg.

26. juli 2026 · 11 minutters lesetid

---

TL;DR

Gassfyrt indirekte oppvarming mister 55–80 % av energien sin til atmosfæren før noe av den når aluminiumet ditt. En silisiumnitrid-varmkabler reduserer dette avfallet til nesten null – >99 % av den elektriske tilførselen blir varme i metallet. Resultatet er 30–50 % lavere energikostnader, temperaturkontroll innenfor ±2 °C i stedet for ±10–15 °C, og betydelig mindre slagg per skift. Teknologien som gjør dette mulig er silisiumaluminiumoksynitrid (sialon)-keramikk: den overlever i smeltet aluminium på ubestemt tid fordi metallet rett og slett ikke fuktes til overflaten. Sialon Ceramics har levert disse varmekablerne til støperier siden 1986 og gir dem nå en 12-måneders garanti som dekker både kjemiske angrep og elektriske defekter.

---

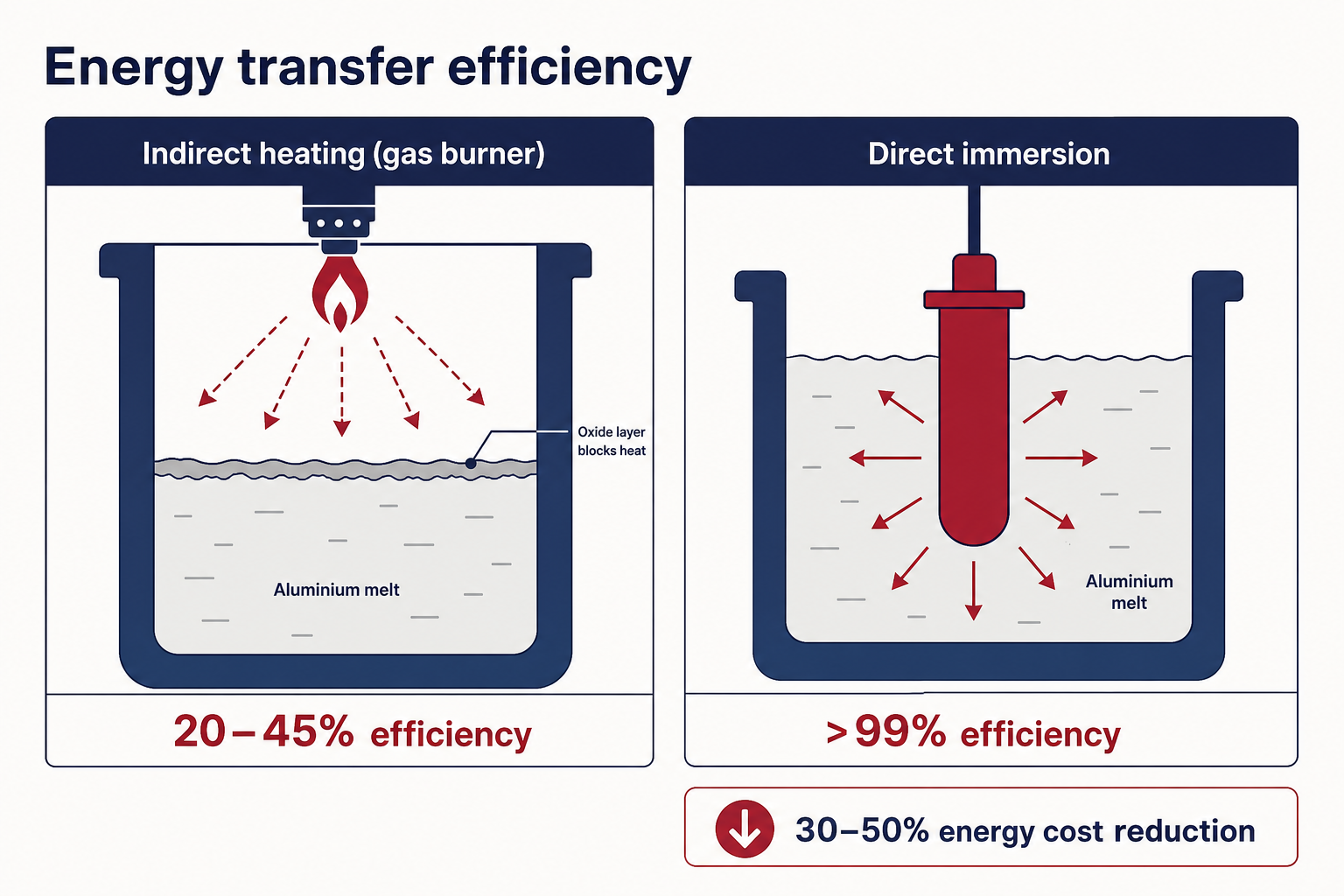

Problemet med indirekte oppvarming

Alle ingeniører som jobber med en gassfyrt etterklangsovn kjenner fysikken, men tallene er fortsatt ubehagelige når man legger dem sammen. For å opprettholde et holdebad på 720 °C, må ovnsatmosfæren nå 900–1000 °C, fordi varmebanen er brutal: varme forbrenningsgasser varmer opp det ildfaste taket og veggene, som stråler nedover, noe som varmer opp smelteoverflaten, som – takket være aluminiums svært reflekterende oksidhud – reflekteres en betydelig andel rett tilbake. Beste termiske virkningsgrad for en gassfyrt indirekte ovn er rundt 45 %. I eldre eller mindre optimaliserte oppsett er den 20–30 %.

Den overopphetede atmosfæren gjør noe annet: den slår opp aluminiumet ditt ovenfra og ned. Smeltens overflate blir varmere enn bulkmaterialet. Oksiddannelse er proporsjonal med temperaturen, så overflaten genererer konstant slagg. Turbulensen fra brennerstrålene bretter disse oksidene tilbake i smelten. For støpegods til luftfart eller høypresterende biler er inneslutninger fra den syklusen ikke et mindre kvalitetsproblem – de er årsaken til skrap.

Problemet med indirekte oppvarming er ikke bare gassregningen. Det er den sammensatte kostnaden av energitap, metalltap til slagg og defektraten fra et badekar som ikke kan holde seg stabilt.

—

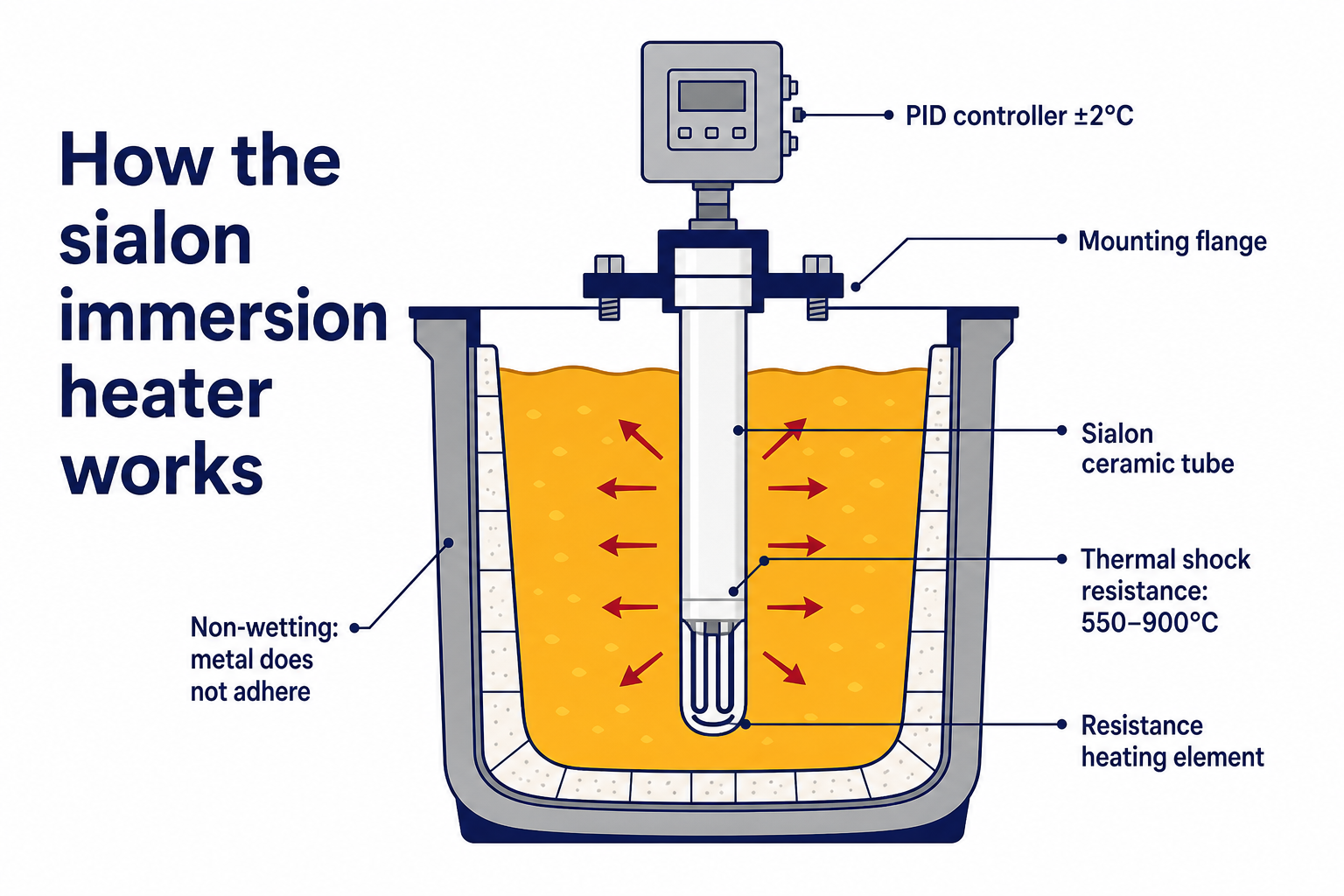

Hvordan direkte nedsenkingsvarme fungerer

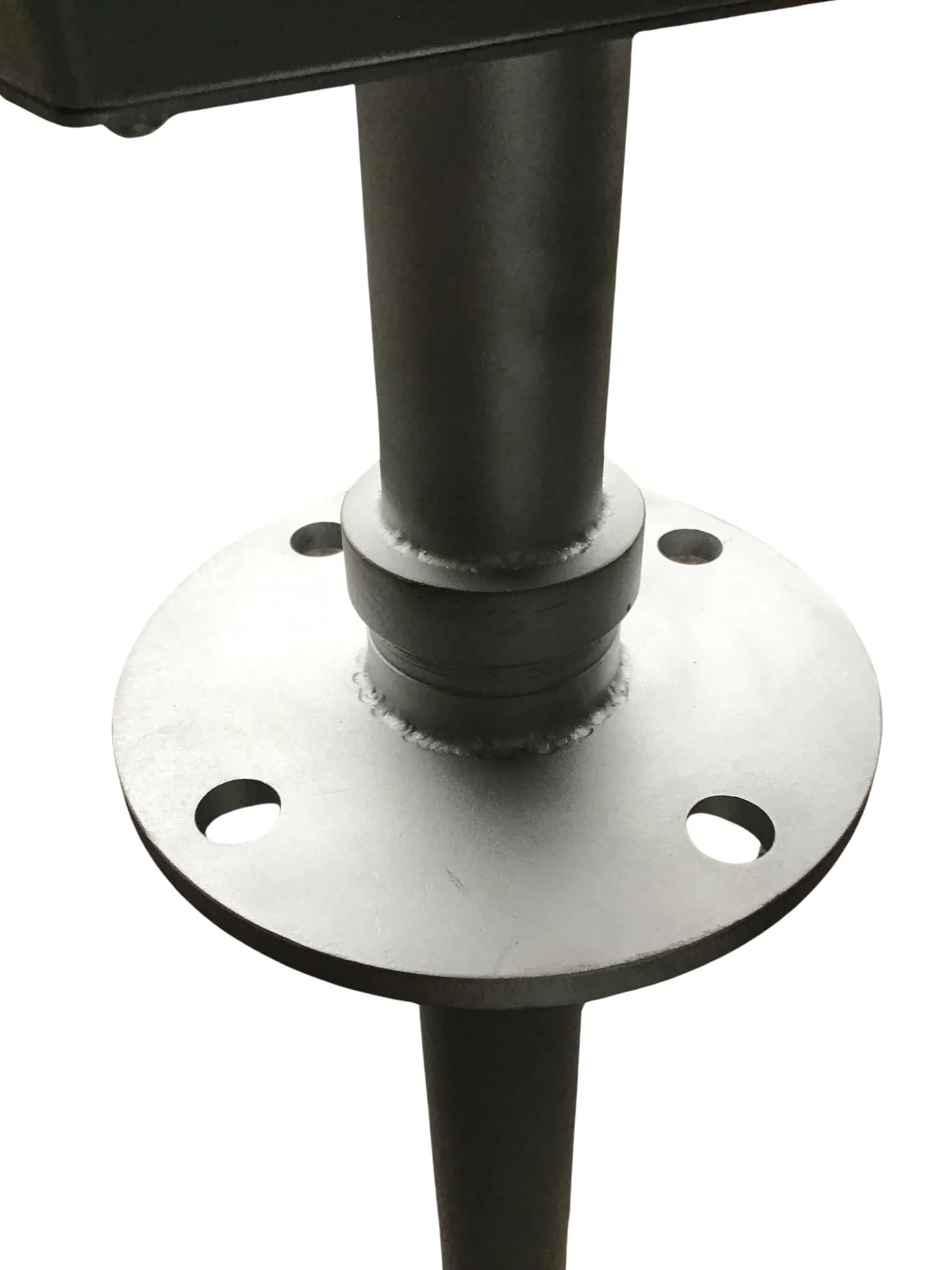

Driftsprinsippet er enkelt: plasser varmekilden inne i metallet i stedet for over det. En nedsenkingsvarmer er et motstandsvarmeelement innesluttet i en beskyttende keramisk kappe, montert gjennom ovnsveggen eller lokket via en flensfeste, med den oppvarmede sonen helt nedsenket i smeltebadet.

Varmeoverføring skjer ved direkte varmeledning fra den keramiske overflaten til det omkringliggende aluminiumet. Den nødvendige temperaturgradienten er liten – for å opprettholde et bad på 720 °C trenger varmeflaten bare å være rundt 750 °C, sammenlignet med en ovnatmosfære på 900–1000 °C i et gasssystem. Den lille gradienten er grunnen til at effektiviteten overstiger 99 %. Det er ingen røykgastap, ingen ildfaste tap, ingenting bortkastet på oppvarming av luft.

Den andre delen er temperaturkontroll. En PID-kontroller koblet til et termoelement i smelten holder badet automatisk innenfor ±2 °C fra settpunktet. Ingen manuell justering. Varmeapparatet slår seg av og på som respons på badetemperaturen i sanntid, ikke på en ovnsatmosfæreavlesning som er flere minutter etter metallet.

Naturlig konveksjon gjør fordelingsarbeidet. Varmt metall nær varmeovnen stiger opp; kaldere metall fra den andre siden av badekarvasken erstatter det. Bevegelsen er skånsom og kontinuerlig, uten turbulensen som en gassbrennerstråle introduserer. Overflaten forblir rolig. Oksidskinnet forblir intakt og flytende, i stedet for å bli foldet inn i massen.

---

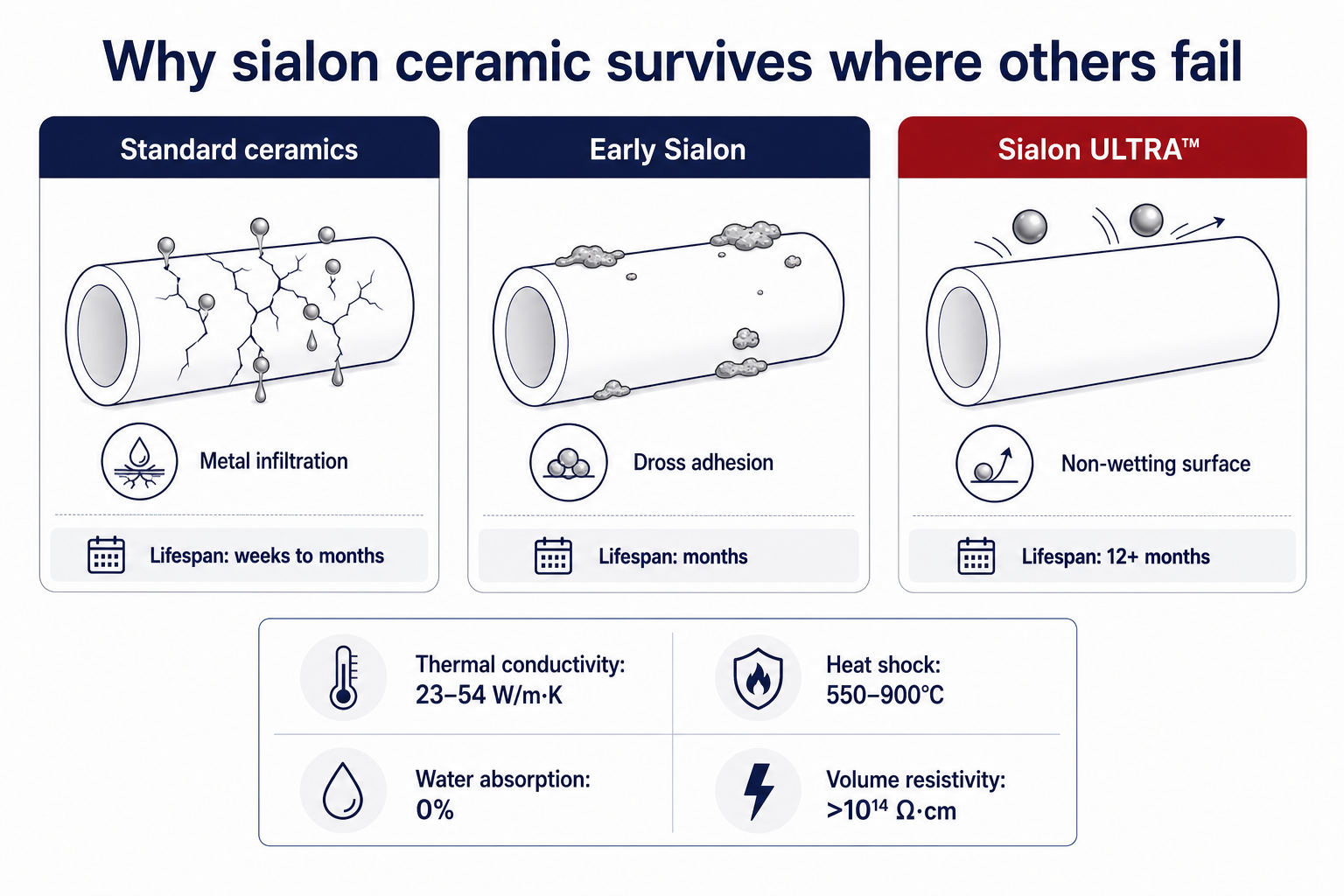

Hvorfor tidligere nedsenkingsvarmere sviktet – og hva silisiumnitrid endret

Konseptet med nedsenkingsoppvarming er ikke nytt. Det som hindret det i å bli standardpraksis i flere tiår var materialer: beskyttelsesrøret sviktet stadig, og når det sviktet i et smeltet metallmiljø, sviktet det alvorlig.

Tre feilmoduser dominerte tidlige design:

Metallinfiltrasjon. Støpejern og tidlige alumina-grafittrør hadde porøsitet. I løpet av uker infiltrerte aluminium porene. Røret ble tungt og elektrisk ledende. Kortslutninger fulgte.

Kjemisk angrep. Flussmidlene og saltene som brukes i aluminiumstøping – spesielt klorbaserte avgassingsmidler – korroderte standard keramikk raskt. Et rør som varte i seks måneder i en ren legering, kan vare i seks uker i en operasjon med aggressiv flusskjemi.

Termisk sjokksprekker. Et kaldt keramisk rør som senkes direkte ned i smeltet metall på 720 °C vil sprekke. Operatører som hoppet over forvarmingsprotokoller, oppdaget dette dyrt.

Sialon-keramikk – silisiumaluminiumoksynitrid, Si₃Al₃O₃N₅ – adresserer hver feilmodus på materialnivå.

Den kritiske egenskapen er at den ikke fukter. Smeltet aluminium fester seg ikke til sialonoverflater – metallet flyter rundt røret slik vann beveger seg av en vokset overflate. Dette er ikke et belegg; det er en iboende egenskap ved silisiumnitrid-kornstrukturen. Uten fukting kan infiltrasjon ikke forekomme. Uten infiltrasjon forblir røret elektrisk isolerende gjennom hele levetiden. Volumresistiviteten overstiger 10¹⁴ Ω·cm – bedre enn de fleste industrielle keramikktyper etter lengre tids bruk.

Sialonkjemien er også praktisk talt immun mot flussmiddel og saltangrep . Støperier som bruker klorbasert avgassing, natriumbasert flussmiddel eller aggressiv oksidfjerningskjemi kan kjøre sialonvarmere gjennom disse operasjonene uten akselerert nedbrytning.

Ved termisk sjokk: Varmesjokkmotstanden varierer fra 550–900 °C, avhengig av kvaliteten. Det betyr at raske temperaturendringer som ville knust et standard aluminarør, lar sialonen være intakt – forutsatt at forvarmingsprotokollen fortsatt følges. Femten minutter over smelteoverflaten før nedsenking driver av atmosfærisk fuktighet og herder keramikken. Hopp over det, og selv sialon vil sprekke.

---

Ytelsestallene

Her er hva overgangen fra indirekte gass til silisiumnitrid-immersion faktisk gir, basert på dokumenterte resultater på tvers av støperier:

Metrisk	Indirekte (gassfyrt)	Silisiumnitrid-nedsenking
Termisk effektivitet	20–45 %	>99%
Energisparing kontra gass	—	30–50 % kostnadsreduksjon
Temperaturpresisjon	±10–15 °C	±2°C
Metalltap til slagg	1–2 % per skift	<0.5% per shift
Direkte CO₂-utslipp	Direkte forbrenning (Omfang 1)	Null direkte (Omfang 2)
Typisk avkastning på holdeovn	—	Under 8 måneder

Slaggereduksjonstallet fortjener mer oppmerksomhet enn det vanligvis får. På en høyvolumslinje som behandler flere tonn per skift, er en reduksjon på 1,5 % i metalltap ikke en avrundingsfeil – det er tonn aluminium per år som ikke havner i slagghaugen. Med dagens LME-priser er det en betydelig post. Det forenkler også håndtering av farlig avfall: mindre slaggvolumer betyr lavere avhendingskostnader og enklere samsvar.

For virksomheter som leverer deler til luftfart eller bildeler av førsteklasses kvalitet , kan kvalitetsargumentet veie tyngre enn energiargumentet. Et bad som holdes på ±2 °C genererer færre oksidinneslutninger og opprettholder en mer konsistent viskositet gjennom hele hellesyklusen. Færre inneslutninger betyr færre kasseringer. Færre kasseringer betyr mindre omsmelting, noe som lukker energieffektivitetssløyfen.

«Kunder har rapportert energibesparelser på 20 %, 30 % og til og med 40 % ved bruk av varmekolber i ulike omgivelser.» – Atherm , produsent av varmekolber

«Elkeovner holder overflaten kjølig i forhold til bunnen. Overflaten forblir uforstyrret. Mindre oksid dannes. Mindre avskumning er nødvendig. Metallutbyttet øker.» – Teknisk dokumentasjon fra AdTech

---

Garantien som skiller premium fra budsjett

Ett datapunkt som forteller deg mye om en varmeovns design: hva produsenten er villig til å garantere skriftlig.

Sialon ULTRA™ aluminiums-nedsenkingsovn har 12 måneders garanti mot både kjemiske angrep og elektriske defekter i smeltet aluminium. Denne doble dekningen – kjemisk og elektrisk – er viktig fordi billigere ovner vanligvis dekker én eller ingen av delene. En garanti mot kun kjemiske angrep beskytter deg ikke hvis det indre elementet kortslutter på grunn av keramisk porøsitet. En 6-måneders garanti av noe slag forteller deg produsentens tillitshorisont.

Den doble 12-måneders garantien gjenspeiler hva Sialon Ceramics' 40 år med materialutvikling har produsert: en keramikk med nesten null porøsitet (0 % vannabsorpsjon), elektrisk isolasjon som holder gjennom hele levetiden (>10¹⁴ Ω·cm volumresistivitet) og fluksimmunitet innebygd i kornkjemien. Disse egenskapene oversettes direkte til garantien selskapet er villig til å tilby.

Rimelige nedsenkingsvarmere som bruker sialon av lavere kvalitet eller bundet silisiumkarbid ser ofte attraktive ut i utgangspunktet. I praksis betyr høyere porøsitet tidligere infiltrasjon, kortere levetid og hyppigere utskifting – der hver utskifting medfører risiko for produksjonsavbrudd. Totale eierkostnader over 24 måneder favoriserer vanligvis premiumkeramikk.

---

Tekniske hensyn: installasjon, dimensjonering og vedlikehold

Å få mest mulig ut av en silisiumnitrid-el-varmer handler om å få noen få installasjons- og driftsparametere riktige.

Monteringsretning. Vertikal montering minimerer mekanisk belastning på keramikkrøret. Horisontal eller vinklet montering er mulig med passende støtte, men keramikkens sprøhet betyr at ustøttet overheng er en risiko.

Neddykkingsdybde. Den oppvarmede sonen trenger minst 150 mm klaring over ovnsgulvet (for å unngå at det blir begravd i bunnfall) og må holde seg minst 150 mm under minimumsnivået i badet. Hvis badenivået synker og eksponerer den oppvarmede sonen, vil elementtemperaturene øke raskt.

Effekttetthet. Standardanbefaling er 20–25 kW/m² røroverflate. Overskridelse av dette forårsaker lokal overoppheting av aluminiumet ved siden av røret, noe som motvirker fordelen med slaggreduksjon.

Forvarmingsprotokoll. Plasser varmeren over smelteoverflaten i 10–15 minutter på lav effekt før den senkes ned i vann. Dette fjerner atmosfærisk fuktighet fra keramikken og herder røret mot termisk sjokk. Operatører som hopper over dette trinnet er ansvarlige for de fleste for tidlige rørfeil.

Plassering av termoelement. Kontrolltermoelementet skal være i nærheten av varmeelementet, ikke berøre det; et separat sikkerhetstermoelement skal lese smelten. Ved å justere PID-en med disse to punktene får du responsiv kontroll uten temperaturoverskridelse.

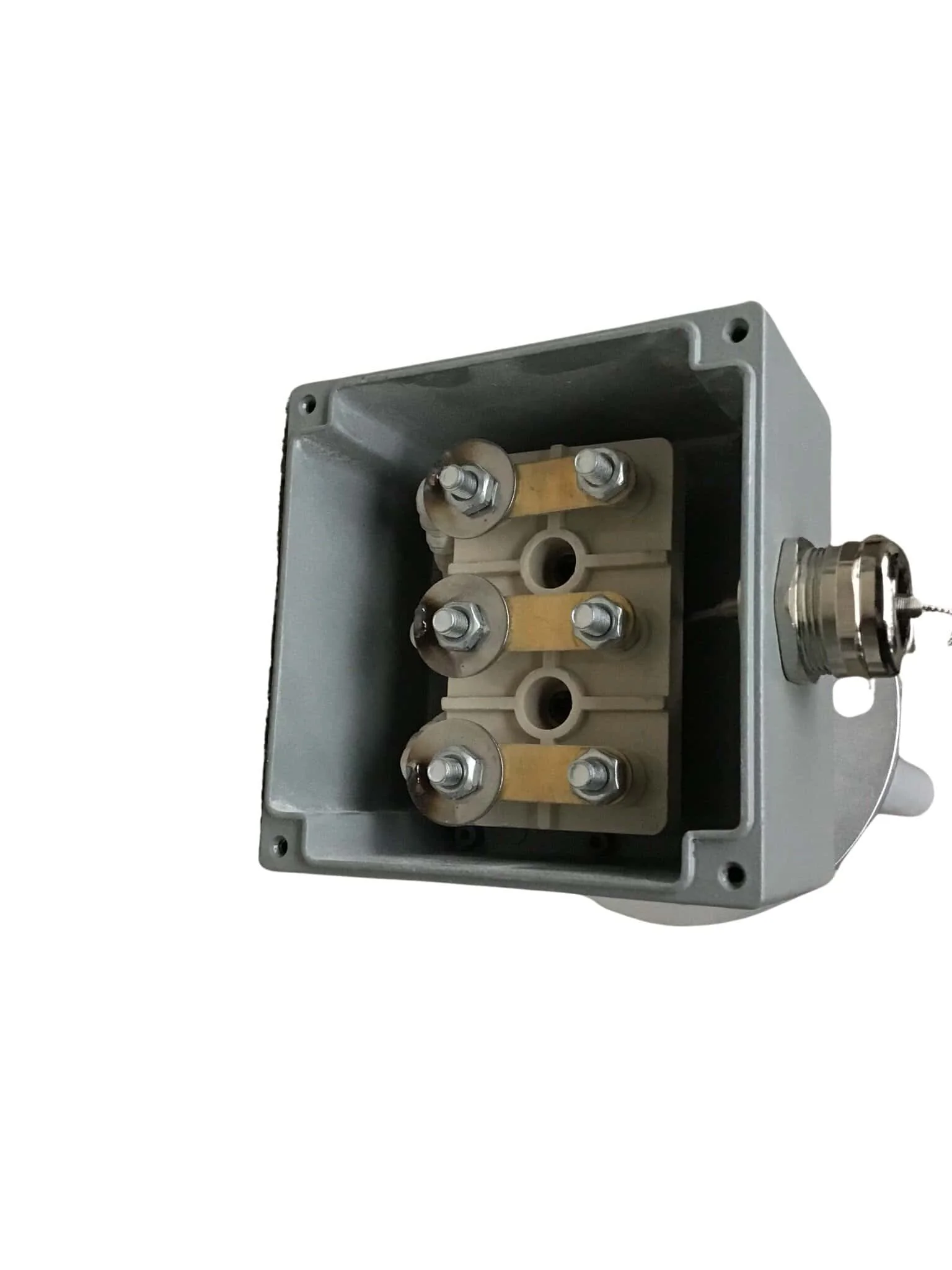

Sialon ULTRA™-varmeren er fullt tilpassbar: effekt, spenning (480 V trefase, 480 V eller 220 V enfase, eller tilpasset opptil 600 V), ytre diameter, total lengde, varmesonelengde og valgfritt integrert termoelement av type K. Standard ytre diameter på røret er 55 mm. Kapasitetene går fra 450 kg til 3100 kg ovnintegrasjon , inkludert kompatibilitet med Striko Westomat doseringsovn.

—

Der direkte nedsenkingsvarme passer inn i støpehuset ditt

Varmekabler er den riktige teknologien for å holde og vedlikeholde støpegodset; det er ikke en smelteteknologi. Den praktiske arkitekturen for de fleste støpehus er en gass- eller induksjonssmelteovn for chargen, etterfulgt av en varmekabler for badet som mater støpegodset.

Bruksområder der Sialon ULTRA™-varmeren fungerer best:

• Holdeovner – den primære bruken; opprettholder temperaturen mellom produksjonssykluser uten null operatørinnblanding
• Avgassings- og filtreringsenheter – kompenserer for varmetap under hydrogenfjerning og keramisk skumfiltrering uten å forstyrre overflaten
• Øseoppvarming – bærbar oppvarming opprettholder metalltemperaturen under transport gjennom anlegget
• Lavtrykksstøping (LPDC) – tette ovnsgeometrier der brennere ikke passer; varmerens kompakte fotavtrykk er en fordel
• Filterbokser og filterhjul – forhindrer metallkjøling under helleviskositet under filtrering

For store virksomheter som forsyner elbilfabrikker med giga-fabrikker eller OEM-linjer for luftfart, blir skiftet i karbonregnskap også stadig mer relevant: nedsenking av varme konverterer direkte forbrenningsutslipp fra Scope 1 til kjøpt elektrisitet fra Scope 2. Etter hvert som strømnettene avkarboniseres, vil denne endringen bli blandet over tid uten ytterligere teknologiendring.

---

Prøv Sialon Keramikk

Sialon Ceramics har brukt 40 år på å konstruere keramiske komponenter for de spesifikke forholdene i miljøer med smeltet ikke-jernholdig metall – ikke som en utvidelse av produktlinjen, men som selskapets fulle fokus. Sialon ULTRA™ aluminiums-nedsenkingsvarmeren er et produkt av denne spesialiseringen: fire ULTRA-kvaliteter (ULTRA-001 til ULTRA-004) med skreddersydde materialegenskaper, full tilpasning til dine ovnsspesifikasjoner og 12 måneders garanti mot både kjemiske angrep og elektriske defekter som de fleste konkurrenter ikke matcher.

Hvis du bruker gassfyrte varmeovner og ikke har vurdert nedsenkingsvarme, rettferdiggjør energitallene alene vanligvis en samtale. produktside har spesifikasjonsdetaljene; ​​teamet i København tilbyr direkte teknisk støtte for spørsmål om dimensjonering og integrasjon. For nordamerikanske operasjoner: gratis støtte på +1 (833) 709-1399.

---

Ofte stilte spørsmål

Hva er en silisiumnitrid-nedsenkingsvarmer, og hvordan fungerer den i et støpt aluminiumshus?

En silisiumnitrid-nedsenkingsvarmer er et direktevarmeelement laget av silisiumaluminiumoksynitrid (Si₃Al₃O₃N₅) keramikk, designet for å være helt nedsenket i et smeltet aluminiumsbad. I stedet for å varme opp badet utenfra, overfører elementet varme via elektrisk motstand direkte gjennom den keramiske kappen til det omkringliggende metallet, noe som oppnår over 99 % energieffektivitet. Silisiumnitrid-keramikkens ikke-fuktende overflate forhindrer at smeltet aluminium fester seg til røret, noe som gjør at den kan operere kontinuerlig i en 660–750 °C holdeovn uten nedbrytning.

Hvor mye energi kan et støpt aluminiumshus spare ved å bytte fra gass- til silisiumnitrid-immersionvarme?

Støperier som bytter fra gassfyrt indirekte oppvarming (vanligvis 20–45 % termisk virkningsgrad) til direkte nedsenkingsoppvarming med silisiumnitrid (>99 % virkningsgrad) rapporterer konsekvent 20–40 % reduksjoner i oppvarmingsenergikostnader. På en 2-tonns holdeovn som kjører kontinuerlige skift, betyr det avkastning på investeringen på under 8 måneder bare gjennom energibesparelser, før man tar hensyn til redusert slaggtap og lavere vedlikeholdsfrekvens.

Kan en silisiumnitrid-nedsenkingsvarmer erstatte en gassovn helt i et aluminiumstøperi?

For oppbevaring og temperaturvedlikehold, ja. For smelting av kaldt skrap fra fast stoff, nei. Det praktiske oppsettet i de fleste støperier er en gass- eller induksjonssmelteovn for å smelte chargen, etterfulgt av en nedsenkingsvarmet holdeovn for å opprettholde badet med ±2 °C presisjon for støping. Silisiumnitrid-nedsenkingsovner er tilgjengelige i konfigurasjoner fra 450 kg til 3100 kg ovnkapasitet, inkludert integrering med Striko Westomat doseringsovner.

Hvilken garanti har Sialon Ceramics silisiumnitrid-nedsenkingsvarmeren, og hva dekker den?

Sialon ULTRA™ aluminiums-immersionsvarmeren har 12 måneders full garanti mot både kjemiske angrep i smeltet aluminium og elektriske defekter. Denne doble dekningen gjenspeiler tillit til både keramikkens motstand mot fluss- og oksidangrep, og den elektriske designens integritet under kontinuerlig termisk og elektrisk belastning i et smeltet metallmiljø.

Hva forårsaker at silisiumnitrid-varmrør svikter, og hvordan forhindres det?

De fleste feil kommer av tre årsaker: aluminium som fukter og infiltrerer keramiske porer, kjemisk angrep fra flussmidler og salter, og termisk sjokk fra raske temperaturendringer. Sialon-keramikk (Si₃Al₃O₃N₅) adresserer alle tre: nesten null porøsitet forhindrer metallinfiltrasjon; kjemisk form er praktisk talt immun mot flussangrep; og varmesjokkmotstanden på 550–900 °C tillater direkte nedsenking forutsatt at en forvarmingsprotokoll på 10–15 minutter følges. Resultatet er en levetid på 12+ måneder, der keramikk av lavere kvalitet varer i flere uker.
